Type of Rogowski Coil

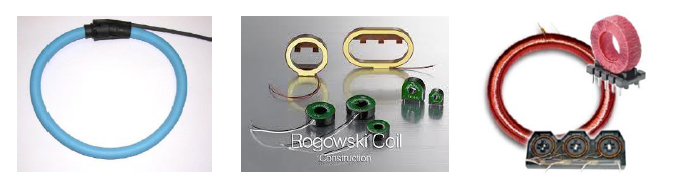

권선형 Rogowski Coil
- Rigid Type : 기존 CT와 유사 형태로서 동선(Copper)을 정렬 권선하여 제작
- Flexible Type : 탄성있는 절연체에 정렬 권선하여 제작되며 원형의 코일이 개폐 가능하여
외부설치가 용이한 구조이나 제품 내부에 고정 및 장착에는 불리
- 기존 CT 대비 경량, 제품의 작업성, 저가격 요소 등이 장점인 대체 기술
- 전류신호 왜곡 발생의 주요인인 외부 자계 영향에 대한 차폐 대책 필요(차폐 소재로 인한 제조단가 상승)
- 권선기에 의한 정렬권선의 어려움으로 품질 균일성 및 생산성 저하(정밀 정렬권선을 위한 제조단가 상승)

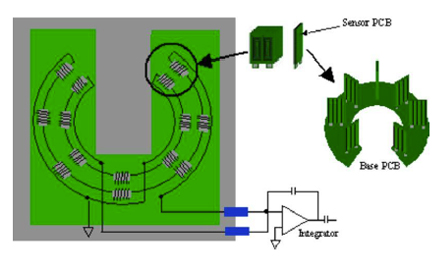

PCB형 Rogowski Coil
COIL을 PCB로 형성하여 설계, 제조단가 낮추고 품질의 균일화 가능
- 기존 CT(Current Transformer)의 대비 품질의 균일화 달성
- 외부 자계 영향에 대한 차폐 기술 필요 (차폐 소재로 인한 제조단가 상승)
타사 특허분석(차폐)

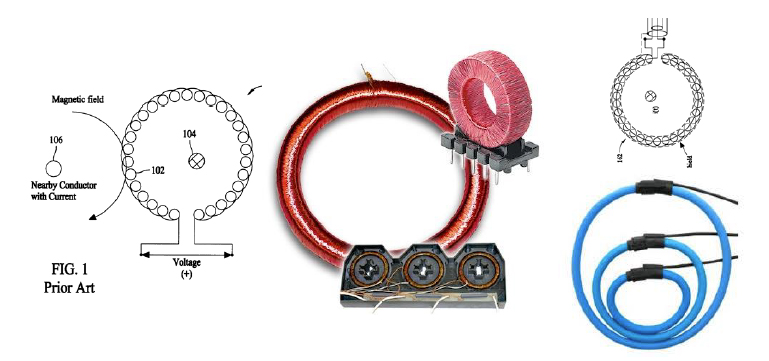

Patent 7902812B2(US)
인접 도체에서 발생하는 Magnetic Field의 영향을 최소화 하는 특허
인접 도체의 영향을 최소화 하기 위하여 센서간의 거리를 이격하여 제품화
